FieldSmart FxDS Fiber Panel - 24, 72, 96, 144 and 288 Port

Proporciona un entorno de interconexión o conexión cruzada para hasta 288 puertos de fibra de alta densidad en entornos de oficina central y de planta exterior.

Ask a Question

How Can We Help?

Product Details

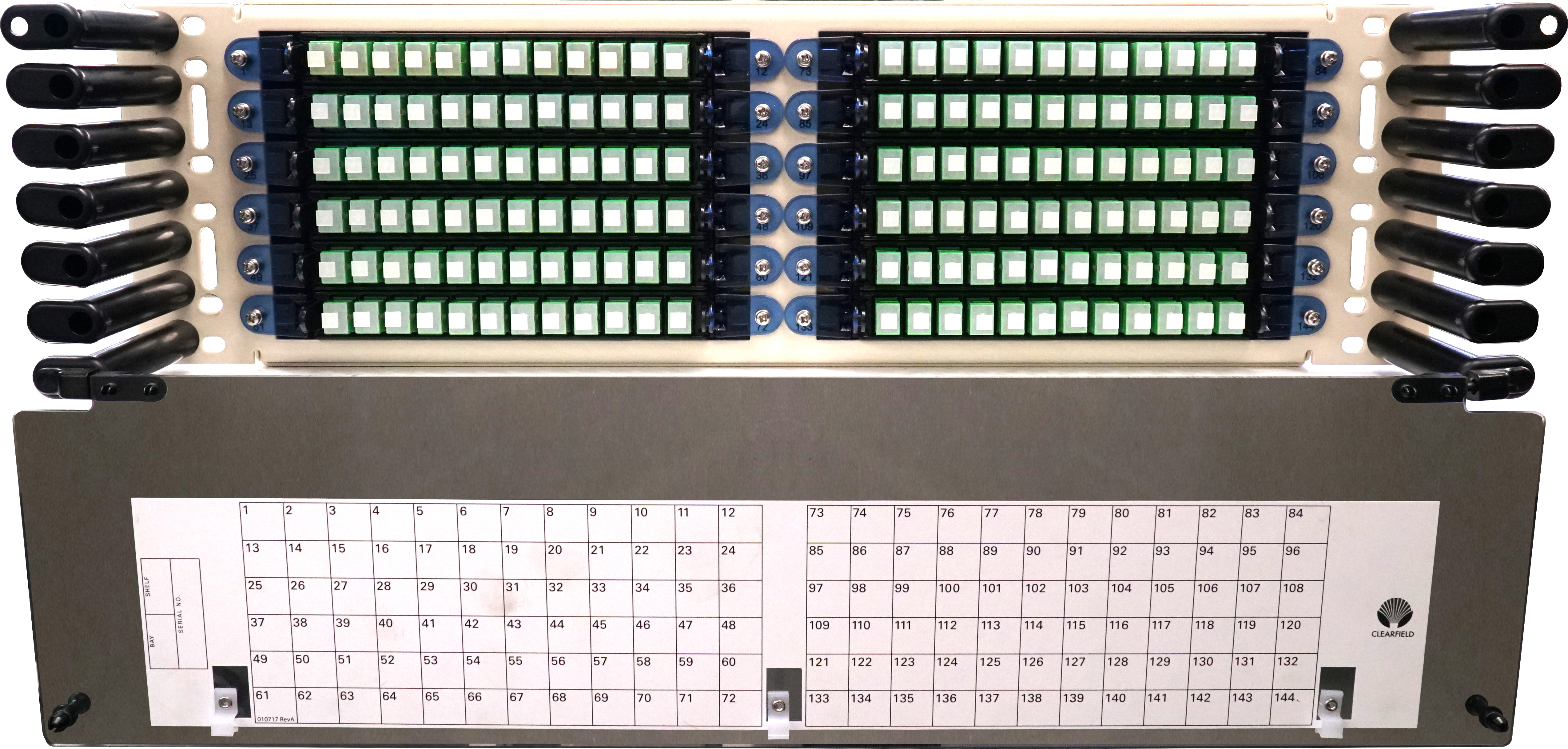

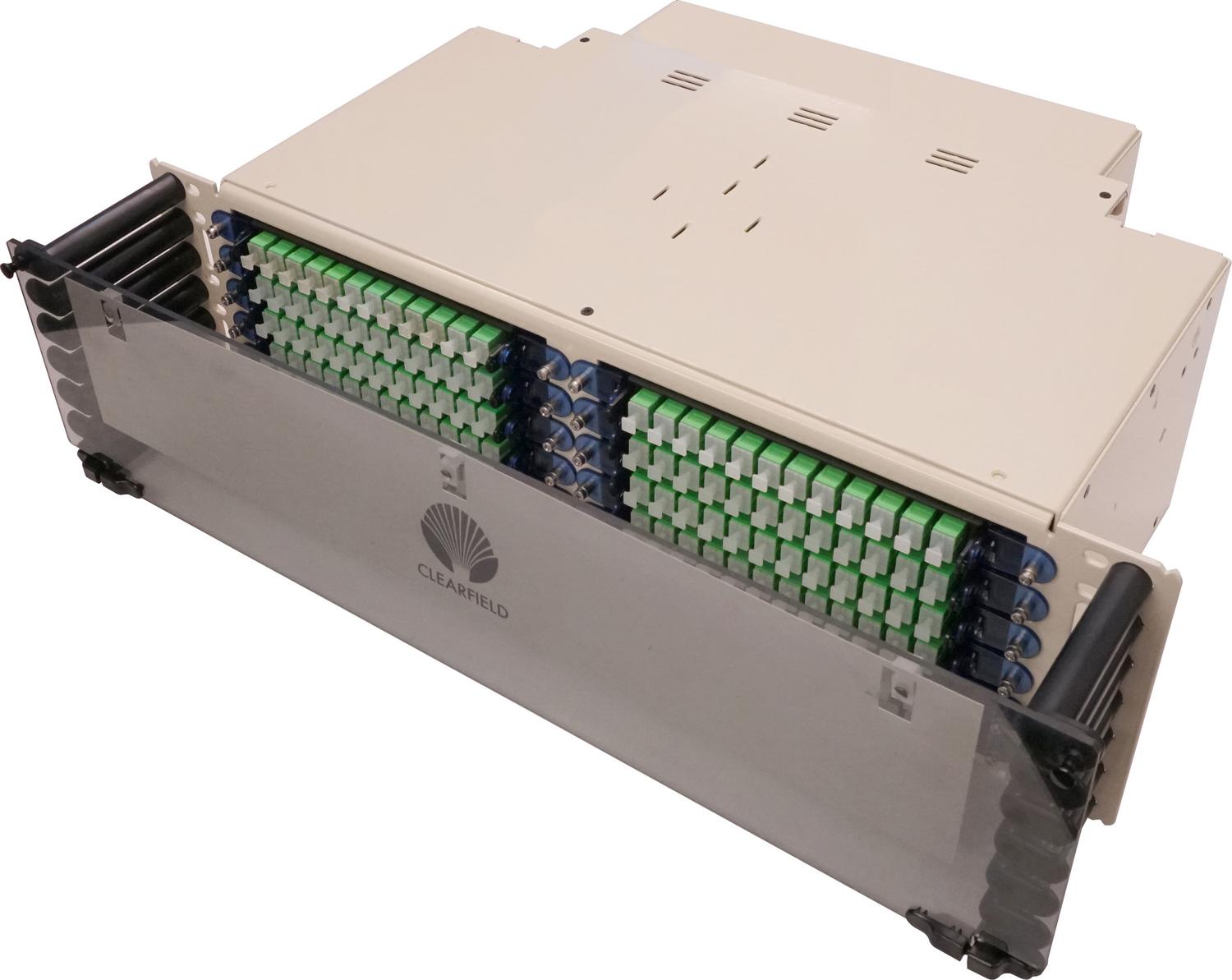

El panel FieldSmart FxDS es un panel de distribución de fibra de alta densidad y bajo mantenimiento para su uso en una trama de 19" o 23". Utilizando el cassette Clearview®, los paneles FieldSmart FxDS están diseñados de forma inteligente para proporcionar al usuario un acceso superior a la fibra y una gestión de la fibra fácil de usar, con protección de radio, para enrutar y desplegar puentes de fibra. El chasis metálico opcional permite que los paneles se desplieguen en un bastidor estándar de la industria o, para obtener lo último en eficiencia de costos, se puede pedir sólo con el mamparo.

Panel independiente en un marco de 19" o 23".

Cuando ya tiene el marco y desea añadir sólo uno o dos paneles de gestión de fibra incremental, el FxDS se configura con bloques de protección frontal y trasera para un almacenamiento completamente flojo y protección física de la fibra.

Panel independiente en un armario de datos

Cuando ya tiene un gabinete de datos y simplemente necesita añadir gestión de fibra, la FxDS se configura sin el bloque de protección frontal, proporcionando toda la protección de fibra que necesita sin el coste añadido.

Panel independiente en un gabinete OSP

Realice el cruce en el OSP con el mismo producto. Los entornos de sólo parches son compatibles sin componentes adicionales, mientras que un bloque de protección posterior permite configuraciones de parches y empalmes (solución de empalmes en cassette de Clearfield). La arquitectura común le ahorra tiempo y dinero en la reducción de los costes de inventario y un período de formación más corto.

Características y beneficios

Integridad

  • Listado en RUS
  • Conforme a Telcordia GR-63, GR-449, GR-20 y GR-409
  • Las configuraciones de componentes ópticos utilizan dispositivos compatibles con Telcordia GR 1221/1209.
  • Las terminaciones están diseñadas y probadas según Telcordia GR-326.
  • Soporta todos los conectores monomodo y multimodo estándar de la industria.

Protección

  • La cubierta frontal es fácilmente desmontable sin necesidad de herramientas.
  • Los dedos de radio individual proporcionan puentes de fibra gestionados de forma organizada e intuitiva y minimizan el apilamiento.
  • El Clearview Cassette alberga circuitos críticos por subunidades de 12 fibras o tubos de amortiguación.
  • La abrazadera de cable reforzada protege contra torsión y pistoneo en el punto de arranque del ensamblaje.
  • Los tubos de amortiguación OSP preconectorizados están protegidos por tubos de curvatura limitada y tienen su holgura almacenada en el interior del panel para proteger contra daños ambientales y humanos.

Acceso

  • Acceso frontal a los conjuntos preconectorizados con placas adaptadoras extraíbles para pruebas, limpieza y mantenimiento.
  • El cassette Clearview Cassette completo de 12 fibras es extraíble para realizar cambios .
  • Acceso frontal y posterior al panel.
  • Las configuraciones de empalme en el bastidor o fuera del bastidor soportan construcciones de cables de hasta 144 fibras.

Inversion

Utilizando el Clearview Cassette, todas las fibras se despliegan en incrementos de 12, lo que permite a los usuarios escalar desde 12 puertos hasta la configuración completa sin necesidad de equipo adicional.

Especificaciones técnicas

Densidad del Puerto  24 72 96 144 288
Dimensiones  1.75” H (44.45 mm) 3.5” H (88.90 mm) 4” H (101.60 mm) 6” H (152.40 mm) 11” H (279.40 mm)
Calificaciones Conforme a Telecordia GR-63, GR-449, GR-20 and GR-409
Tipos de casetes admitidos Clearview® Blue
Tipos de conector  SC/UPC, SC/APC, LC/UPC, LC/APC, FC/UPC, FC/APC, ST/UPC, MPO
Tipo de cables  Indoor Riser, Indoor Plenum, Indoor/Outdoor, Outdoor (Riser/Non-Rated), Outdoor Armored (Riser/ Non-Rated), FieldShield®
Capacidad de empalme 12 empalmes en cada cassette Clearview
Capacidad de almacenamiento Un metro de 250 μm fibra
Protección delantera 4.75” (120.65 mm) dedos del radio
Material Acero y aluminio con recubrimiento de polvo de almendra
