FieldShield D-ROP

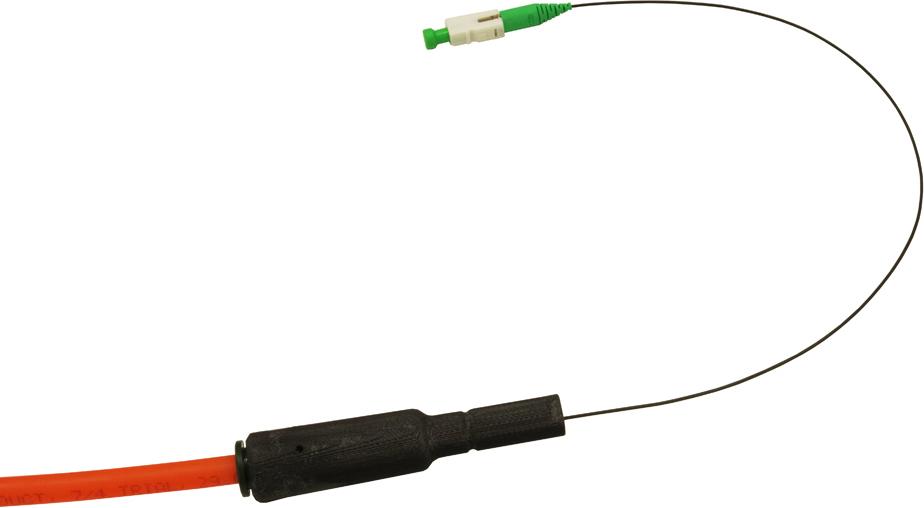

Basándose en la promesa de restauración de fibra de empuje FieldShield , FieldShield D-ROP es un cable preconectorizado que se entrega al mercado en un microducto de 7 mm. El FieldShield FlexConnector se encaja en el FieldShield FlexPort, proporcionando una conexión hermética e impermeable entre el YOURx-TAP y en el terminal YOURx.
Instalado en una sola pasada, FieldShield D-ROP facilita la restauración. En el caso de un futuro corte de fibra, un técnico de campo identifica fácilmente el área de corte y utiliza un simple acoplador y un ensamblaje de fibra FieldShield para restaurar el servicio.
BABA Compliant Option Ready for Quote
This product meets BABA compliance standards and is available to quote. For more details, please contact our sales team at (800) 422-2537 or complete the inquiry form here.
Detalles del producto
El cable D-ROP presenta la misma huella que un cable plano con la ventaja añadida de ser restaurable. Al igual que con todas las soluciones de conductos FieldShield, se localizan los cortes de fibra y se repara el microducto con el kit de reparación. La fibra se extrae y se termina con un conector de empalme, lo que minimiza los costos y el tiempo para restaurar la interrupción del servicio. El FlexConnector preinstalado se conecta directamente a la abertura FlexPort del terminal YOURx o del grifo YOURx, proporcionando un camino completamente protegido desde el punto de acceso directamente al local, negocio o antena con la opción de restauración después de un corte accidental de fibra.
D-ROP no tiene los desafíos de almacenamiento flojo que presenta una caída plana porque la holgura del ducto puede ser pelada o removida dejando sólo el ensamblaje de la fibra.
Las opciones de conectores para este producto incluyen conectores empujables FieldShield SC y LC o el conector FieldShield MPO.
Opciones FlexConnector
-
Instalado en fábrica: el conector se envía instalado de forma permanente en el cable pre-conectorizada.
-
Instalable en campo: el conector se envía por separado para ser instalado en campo. Esta es una solución ideal para eliminar el exceso de holgura en el almacenamiento cuando se utilizan longitudes de cable estándar para distancias de caída personalizadas. El FlexConnector puede instalarse en campo en el cable preconectorizado (plug-and-play completo) o en un cable sin filo seguido de un conector de empalme.
Accesorios
Conector flexible instalable en campo (FSD-FIFC-4PAK)
El instalador corta el conducto a la longitud deseada en el campo usando un cortador giratorio, y luego encaja en el FlexConnector. Después de fusionar en el conector estándar y pasar a través del FlexPort, la carcasa exterior se conecta y se conecta al adaptador.
Abrepuertas D-ROP: herramienta de división con un diámetro exterior de 7 mm (FS-DUCT-OPENER)
Características y beneficios
Integridad
- El conducto cumple con la norma Telcordia GR-3155
- Disponible con fibra monomodo.
Protección
- El Flex conector FieldShield proporciona una conexión hermética e impermeable.
- FieldShield Direct Bury Microduct tiene una alta resistencia a la tracción y al aplastamiento que soporta todo tipo de implementaciones, incluyendo zanjas abiertas, aro vibratorio y perforación direccional.
- El conducto está construido de HDPE para prevenir la degradación.
Acceso
- Disponible pre-terminado con SC o a granel para instalación en campo.
- Opción para conector de empalme (utilizando una matriz de fibra de 850 µm)
- Incluye fibra insensible a la flexion
- El FlexConnector instalado en el microducto empuja directamente a un terminal YOURx o YOURx-TAP.
- El cable de tono integrado simplifica la localización del suelo en aplicaciones de enterramiento directo.
- El color naranja estándar de la industria proporciona una alta visibilidad para aplicaciones de enterramiento directo.
- Disponible para aplicaciones aéreas.
Inversión
- Disponible a granel o pre-conectado para una instalación plug-and-play.
- FieldShield FlexConnector disponible en 4 paquetes para instalaciones de campo.
Especificaciones técnicas
FieldShield D-ROP | ||
Diámetro exterior | 0.276" (7.01 mm) | |
Diámetro interior | 0.146" (3.71 mm) | |
Material | HDPE | |
Tipo de conector | SC | |
Temperatura | -40°F to 176°F (-40° to 80°C) | |
Tensión del cordaje | Regulaciones locales . Se recomienda no exceeder los 0.2 KN | |
Min. Bend Radius | 4.72” (119.89 mm) | |
Carga nominal del cable | 270 lbf (1.2 KN) | |
Color del ducto | Naranja (Enterramiento directo) o Negro(Aerial) | |
Alambre de tono | Alambre de acero recubierto de cobre. (Solo enterramiento directo) | |
Marcas | Numero de parte, | |
Longitud de la rotura | 304.80 mm (12") |
