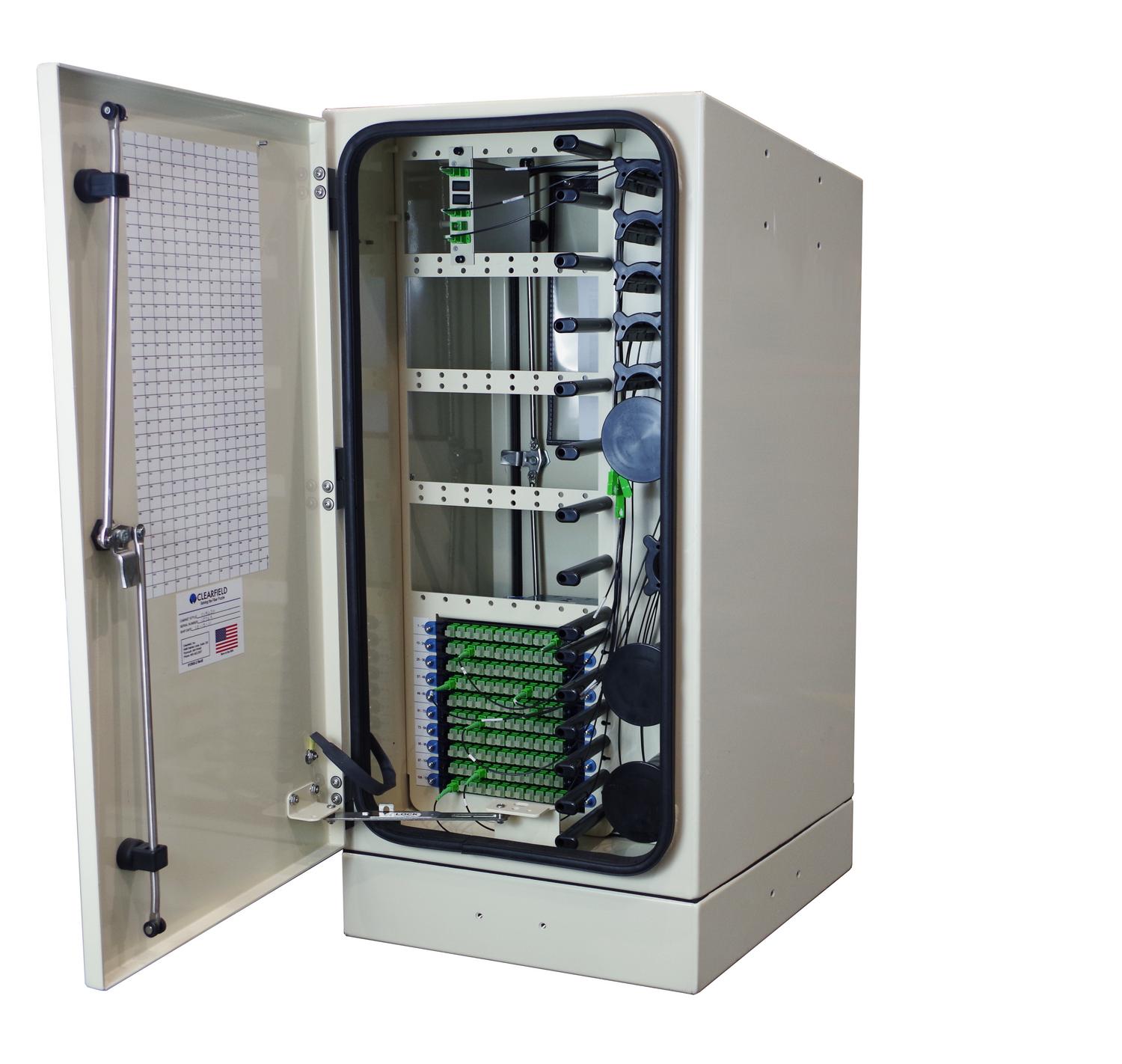

FieldSmart Fiber Scalability Center (FSC) Hub Collapse Cabinet (HCC)

Le FieldSmart Hub Collapse Cabinet (HCC) fournit un emplacement centralisé au sein du réseau d'un fournisseur de services qui abrite à la fois les terminaisons de fibre et les composants optiques. Cela élimine le besoin d'un emplacement physique « central », ce qui permet d'économiser du terrain, de l'entretien et des frais de permis. Les fournisseurs de services augmentent leurs revenus en regroupant plusieurs emplacements en un seul point de service centralisé.

Ask a Question

How Can We Help?

Product Details

L'armoire FieldSmart Hub Collapse Cabinet (HCC) est conçue pour le câblo-opérateur qui cherche à séparer son infrastructure passive de l'électronique sans avoir besoin d'une architecture de hub standard traditionnelle et coûteuse. Les environnements d'effondrement de concentrateur permettent à l'architecture passive d'être placée à l'endroit le plus convivial pour l'allocation des circuits et des longueurs d'onde et le travail MAC associé (déplacements, ajouts et modifications) - sur le terrain. Fournissant jusqu'à 120 terminaisons de fibre à l'aide de la cassette Clearview ® et jusqu'à 32 modules CWDM/DWDM compatibles LGX, l'armoire FieldSmart Hub Collapse Cabinet (HCC) sépare les composants actifs critiques généralement protégés dans le nœud, tels que la plate-forme O-Hub de Cisco ou Aurora V-Hub, et permet aux composants optiques existants d'être réutilisés sur l'ensemble du réseau.

Le Hub Collapse Cabinet (HCC) de Clearfield fournit un emplacement centralisé qui accueillera à la fois les composants optiques et les terminaisons de fibre, ce qui en fait une solution idéale pour les fournisseurs de services qui cherchent à maximiser les fibres existantes au sein de leur réseau. Avec un faible encombrement (32" H x 16,78" L x 16,9" P - 812,80 mm x 1426,21 mm x 429,26 mm), les coûts immobiliers peuvent être minimisés grâce à une variété d'options de montage (poteau, socle ou voûte).

Features & Benefits

Intégrité

  • Les terminaisons sont conçues et testées selon Telcordia GR-326
  • Garantie Clearfield ® FiberDeep ® : perte d'insertion de 0,2 dB ou moins, dépassant les normes de l'industrie
  • Conçu pour se conformer à Telcordia GR-20, GR-409, GR-487, GR-1221 et GR-1209
  • Conçu pour répondre aux spécifications NEMA 4
  • Construit avec 0,125 (3,125 mm) d'aluminium
  • Revêtement en poudre pour une protection supplémentaire
  • Fixations en acier inoxydable de la série 300 utilisées sur toutes les armoires

protection

  • La cassette Clearview à 12 fibres protège la fibre des facteurs environnementaux et humains
  • Des serre-câbles robustes protègent les ruptures de câble OSP de la torsion et du piston
  • Les tubes tampons patch uniquement sont entièrement protégés par des tubes robustes limitant la courbure
  • La gaine en peau de serpent offre une protection supplémentaire contre le mou du tube tampon et une facilité de gestion pour les configurations de patch et d'épissure (solution d'épissage dans la cassette de Clearfield)

Accéder

  • La cassette Clearview permet un dépannage visuel rapide avec l'ouverture de la cassette
  • Accès frontal aux assemblages pré-terminés avec plaque d'adaptation amovible Clearview
  • Deux attaches captives faciles pour un retrait rapide des cassettes individuelles pour le dépannage, l'épissage ou le remplacement
  • Portes d'accès avant et arrière
  • Sortie supérieure disponible sur HCC Cabinet
  • Boîte de mise à la terre/localisation en option disponible

Investissement

  • La fibre est déployée par incréments de 12, offrant aux utilisateurs la possibilité de passer de 12 ports à la pleine capacité, en alignant l'investissement en capital avec la disposition du réseau ou les revenus des abonnés
  • Les ports express permettent des extensions ou des réseaux parallèles via l'armoire
  • Les configurations de patch et d'épissure éliminent les coûts associés au câblage IFC gainé, aux trous de main et aux boîtiers d'épissure
  • Élimine les coûts de construction et les permis pour les structures d'emplacement du hub physique

Technical Specifications

spécification Détail
Dimensions (sans colonne montante) 32" H x 16,78" L x 16,9" P (812,80 mm x 426,21 mm x 429,26 mm)
Masse 54 livres (24,49 kg)
Densité des ports 120 peut ajouter cinq cassettes supplémentaires - 60 ports par emplacement LGX à l'aide de plaques d'adaptation
Emplacements de cloison compatibles LGX 32
Types de cassette pris en charge Clearview Bleu
Types de connecteurs SC/UPC, SC/APC, LC/UPC, LC/APC
Types de câble Intérieur/extérieur, extérieur (colonne montante/non évalué), extérieur blindé (colonne montante/non évalué)
Capacité d'épissure 12 épissures dans chaque cassette Clearview
Entrées de câbles 6
Longueur de cavalier recommandée Deux mètres
Options de montage (les kits de levage sont inclus avec chaque armoire) Monture de voûte ; montage sur poteau ; support de coussin
Base de contremarche standard 4" ; 6 livres (101,60 mm; 2,72 kg)
Base de contremarche en option 12" ; 12 livres (304,80 mm; 5,44 kg)
Matériel Aluminium 0,125 avec revêtement en poudre d'amande
