Microconduit à enfouissement direct FieldShield 14/10 mm
Gros plan du micro-conduit 14/10 mm à enfouissement direct FieldShield

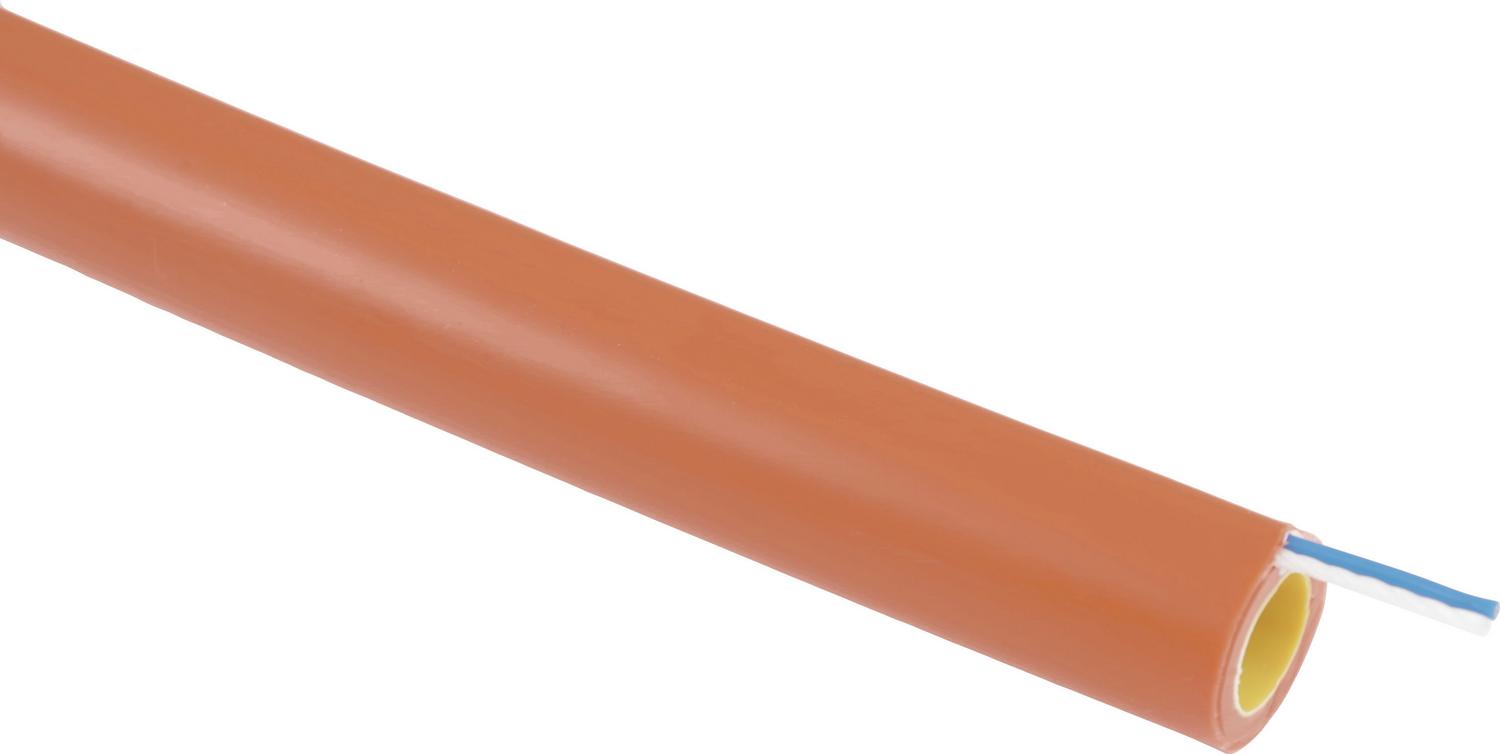

Gros plan de FieldShield Direct Bury Microduct 14/10mm en couleur orange
Gros plan du Microduct FieldShield Direct Bury 14/10mm en couleur noire
Simplifiant le placement de la fibre, tout en offrant une protection contre les éléments environnementaux agressifs, le Microduct FieldShield Direct Bury 14/10 mm est spécialement conçu pour les applications nécessitant une petite alimentation par chute à usage intensif. La résistance à l'écrasement robuste protège le micro-conduit FieldShield Direct Bury des rigueurs de toutes les méthodes de déploiement au sol standard de l'industrie, tandis que la force de la colonne rigide permet aux micro-conduits d'être déployés à travers un conduit occupé que l'on croyait épuisé. Direct Bury 14/10 mm Microduct a un diamètre extérieur de 14 mm et un diamètre intérieur de 10 mm.
Ask a Question
Product Details
FieldShield Direct Bury 14/10 mm Microduct est un produit de conduit en fibre durable et résistant à l'écrasement conçu pour augmenter la protection de la fibre tout en réduisant les dépenses d'installation et de maintenance. Fabriqué en polyéthylène haute densité (HDPE), le micro-conduit FieldShield Direct Bury 14/10 mm offre une durabilité et une protection supérieures.
Features & Benefits
Intégrité
- Conforme à Telcordia GR-3155
protection
- Rapide et facile à installer
- Direct Bury Microduct a une résistance élevée à la traction et à l'écrasement qui résiste à tous les types de mise en œuvre au sol, y compris les tranchées ouvertes, le labour vibratoire, les micro-tranchées et le forage directionnel
- Fabriqué à partir de PEHD pour éviter la dégradation
Accéder
- Le fil de tonalité externe en option simplifie la localisation au sol
- L'orange standard de l'industrie offre une grande visibilité pour les applications d'enfouissement direct
- La ficelle de traction en nylon standard simplifie le déploiement de la fibre
- La doublure lisse à âme lisse réduit le coefficient de traînée, ce qui permet de pousser ou de tirer la fibre avec une résistance minimale
Investissement
- Maximise la capacité du conduit existant précédemment considéré comme épuisé
- Fournit une protection de pointe pour les flux du « dernier kilomètre »
Technical Specifications
| Longueur | Non modulable : 1 500 pieds (457,20 m) par bobine ; Tonalité : 1 250 pieds (381,00 m) par bobine ; Microduct noir : 4 922 pieds (1 500,23 m) par bobine |
| Diamètre extérieur | Non tonifiable : 0,551" (14,00 mm) ; Tonalité : 0,66" (16,76 mm) |
| Diamètre interieur | 0,390 po (9,91 mm) |
| Épaisseur du mur | 0,079" (2,01mm) |
| Couche de glissement | Minimum 0,004" (0,102 mm) |
| Ovalité | ≤ 5% |
| Tension d'installation | Non modulable : 264 lbf ; Tonalité : 346 lbf |
| Rayon de courbure | Non tonifiant : 8" (203,20 mm) de rayon minimum ; Tonalité : rayon de 10" (254,00 mm) minimum |
| Matériel | Polyéthylène haute densité (HDPE) |
| Température de fonctionnement | -40°F à 176°F (-40°C à 80°C) |
| Température d'installation | -14 °F à 158 °F (-26 °C à 70 °C) |
| Couleur | Orange ou Noir |
| Fil de tonalité | Cuivre toronné isolé |
| Diamètre du fil de tonalité | 0,032 po (0,813 mm) / 20 AWG |
| Marquages | Numéro de pièce, numéro de lot, marqueurs de métrage tous les deux pieds |
| Taille de la bobine | 12" ID x 24" OD x 20" W (304,80 mm x 609,60 mm x 508,00 mm); Noir : 40" OD x 24" W40" OD x 24" W (1016,00 mm x 609,60 mm) |
| Masse | Non tonifiable : 72 lb (32,66 kg) ; Tonalité : 95 lb (43,09 kg) ; Noir : 375 livres. (170,10 kg) |
