Terminal Aéreo YOURx

Cuando el plan de despliegue de red requiere una aplicación aérea, la  Terminal de Clearfield permite la flexibilidad de terminar una fibra alimentadora, directamente en gotas generadoras de ingresos y tiene la capacidad de acomodar un cable de fibra de envergadura media, lo que permite que los cables se utilicen completamente mientras se alimentan de múltiples terminales y puntos de acceso.

Hacer una pregunta

¿Cómo podemos ayudarle?

Detalles del producto

Diseñado con algunas de las mismas características que el terminal YOURx, el terminal aéreo YOURx permite el despliegue de fibra óptica en la arquitectura de red.

El Terminal Aéreo YOURx puede aceptar la "transferencia" de fibra y distribuir hasta 24 caídas de servicio individuales y tiene la capacidad de desplegar un cable de fibra de mayor tamaño, lo que permite al proveedor de servicio desplegar múltiples terminales/ puntos de acceso a lo largo del mismo recorrido de cable, maximizando la inversión en el despliegue de fibra.

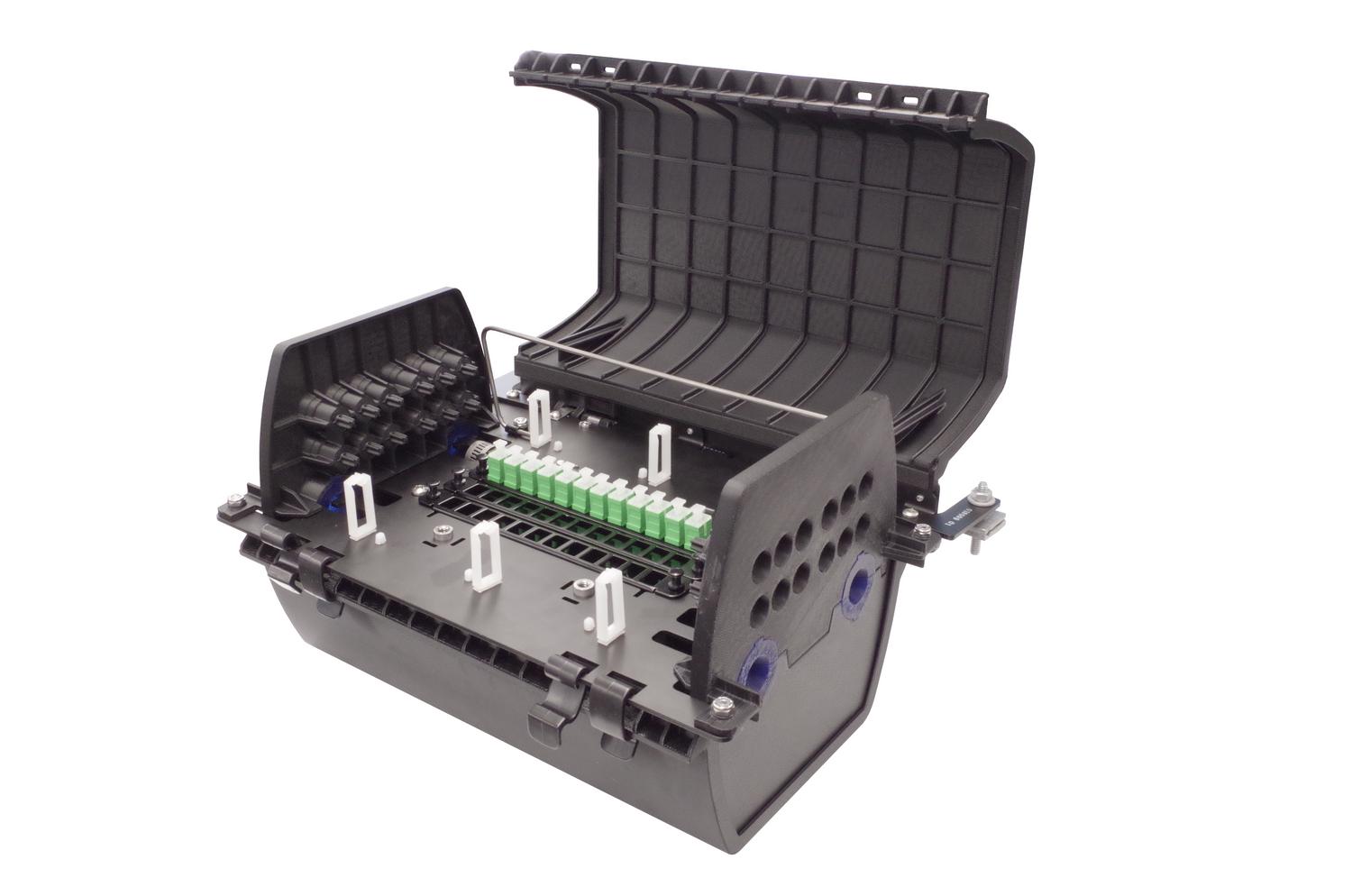

Diseñada para un fácil acceso a la embarcación, la aplicación del terminal aereo YOURx tiene una cubierta con bisagra hacia arriba y soporte de pata de cabra con cuatro puertos de acceso de cable de entrada lateral. Dos compartimentos individuales separan los empalmes entrantes de los puertos de caída para la seguridad de la red. La placa base de la unidad tiene la capacidad de alojar hasta tres bandejas de empalme, incorporando en el diseño la gestión de fibra y la protección del radio de curvatura. Cada bandeja de empalme soporta 24 empalmes de tubo suelto o 72 empalmes de cinta. Con hasta 24 caídas individuales terminadas en conectores SC de LC, el terminal aéreo YOURx puede aceptar todas las opciones de caídas FieldShield®, así como otras opciones de caídas de cable.

Características y beneficios

Integridad

  • Conforme a Telcordia GR-771
  • Soporta el conducto FieldShield Pushable Duct y la solución de fibra Empujable / extraíble con conectores SC para aplicaciones de caída.
  • Soporta conjuntos de cables FieldShield FLATdrop pre-terminados para aplicaciones individuales de caída.
  • 100% de rendimiento probado para la pérdida de inserción, la pérdida de retorno y la inspección mecánica final

Protección

  • Optimizado para su uso con el microducto FieldShield , así como con los conjuntos de cables FieldShield FLATdrop.
  • Termoplástico negro resistente a los rayos UV diseñado para resistir la corrosion.
  • El terminal de respiración libre proporciona durabilidad y protección en los entornos OSP.
  • El FlexPort YOURx de 10 mm proporciona protección de conductos/fibras, así como protección contra tirones para cables de bajada.

Acceso

  • Los cuatro orificios de entrada laterales aceptan varios tipos de cables - hasta 144 fibras - sin exceder el diámetro exterior de ¾"".
  • Capacidades de alcance medio.
  • Dos compartimentos seguros, empalmes separados de los puertos de caída, lo que proporciona seguridad a la red.
  • Hasta 72 empalmes de cinta o 24 empalmes de tubos sueltos por bandeja (máximo de tres bandejas)
  • La cubierta con bisagras permite un fácil acceso para la instalación y el mantenimiento de la red.
  • Parche y empalme (solución de empalme en el terminal de Clearfield)
  • Las soluciones de componentes ópticos maximizan las arquitecturas existentes y eliminan los escenarios de escape de fibra.
  • Tarjeta de designación incluida.

Inversión

  • Configuraciones definidas por el cliente - proporciona la máxima escalabilidad a través de múltiples clases de servicios.
  • Capacidades de "Crecer a medida que avanzas"
  • Ensamblaje en espiral pre-terminado y pulido en fábrica - asegura una mejor operatividad de la red cuando se empalma en el cable de alimentación.

Especificaciones técnicas

Especificación Descripción
Dimensiones 14.80” W x 11.61” H x 8.15” D (375.92 mm x 294.89 mm x 207.01 mm)(la altura incluye el soporte del cable)
Material Termoplástico negro resistente a los rayos UV
Opciones de montaje Montaje aéreo o por filamentos
Almacenamiento interno flojo Hasta 12 pies de cinta; hasta 12 pies de tubo suelto
Puertos de alimentación

Cuatro puertos sellados de silicona en los extremos de la unidad; dos en cada extremo

Puertos de distribución Hasta 24 - 10 mm YOURx FlexPorts que aceptan conectores FieldShield Microduct o FLATdrop
Tipos de conector  SC/APC, SC/UPC, LC/APC, LC/UPC
Capacidades de empalme 24 tubos suelto o 72 empalmes de cinta por bandeja; tres bandejas de empalme por terminal
