Conectores de Empalme CraftSmart

Los ensamblajes de fibra se utilizan en una variedad de redes portadoras y entornos de redes privadas. En algunas aplicaciones, el ensamblaje de fibra no puede desplegarse con conectores con terminación de fábrica. En otros casos, puede haber una necesidad de restauración rápida de la fibra en el campo. Los conectores CraftSmart® Splice-On están diseñados para estas aplicaciones.

Hacer una pregunta

¿Cómo podemos ayudarle?

Detalles del producto

En situaciones en las que no es posible un ensamblaje de fibra terminado en fábrica, el conector CraftSmart proporciona la solución para un rendimiento consistente. Las aplicaciones más comunes incluyen la restauración en campo de una fibra rota o cuando el cliente está utilizando medios que son caros y/o difíciles de almacenar. En estos casos, el cliente prefiere cortar el material a la longitud exacta para sus propósitos y luego usar el conector CraftSmart . La ventaja de Clearfield® es que el manguito de empalme de protección se encuentra directamente debajo del cargador, lo que facilita el encaminamiento del extremo terminado.

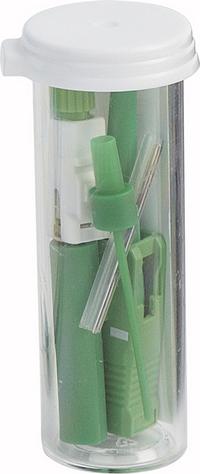

El conector de empalme CraftSmart está disponible en todos los conectores estándar de la industria, incluyendo SC/UPC, SC/APC y LC/UPC. El conector cumple, e incluso excede los estándares de la industria en cuanto a inserción y pérdida de retorno. Pre-pulido y precortado, el conector de empalme CraftSmart está empaquetado con todos los componentes de conector necesarios para empalmar un conector en una fibra 900 μm en el campo. Los conectores de empalme CraftSmart requieren el uso de un empalmador de fusión con soportes de empalme extraíbles.

Características y beneficios

Integridad

El conector CraftSmart está disponible en todos los conectores estándar de la industria.
Utiliza un empalme de fusión para una pérdida mínima y una fiabilidad duradera en cualquier entorno.
Cumple o excede las pérdidas de inserción estándar de la industria y las pérdidas de retorno.

Protección

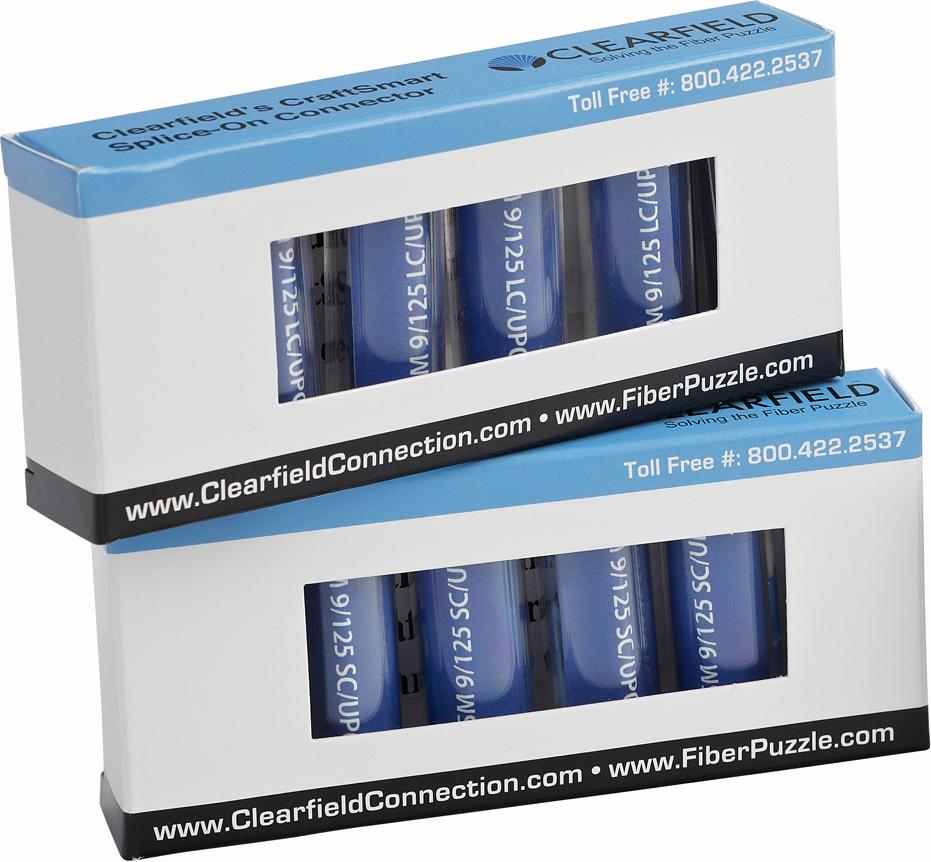

Empaquetado individualmente para proteger la fibra preextraída y cortada durante el almacenamiento.
El empalme de fusión está protegido por una manga de empalme de fusión bajo una bota codificada por colores.
Los casquillos están hechos de zirconia duradera.

Acceso

Diseño de empalme por fusión Compact 900 μm que reduce la huella total.
Cara final de la fibra pre-pulida y fibra pre-rastrada y pre-cortada lista para empalmar.

Inversión

Monomodo, multimodo (62.5 μm y 50 μm) y optimizado para láser disponible
El soporte universal funciona con las máquinas comunes de empalme por fusión de la industria.

Especificaciones técnicas

Tipo de Modo	Singlemode/APC	Singlemode/UPC	Multimode/62.5 μm	Multimode/50 μm	Multimode/LO
Pérdida de inserción (máx.)	0.3dB		0.4dB
Pérdida de retorno óptico	>65dB	>55dB	35dB (typical)
Tipo de casquillo	All Zirconica Pre-Polished Ferrules
Código de color	Verde	Azul	Beige	Negro	Aqua
Temperatura de funcionamiento	-40°C to 80°C
Estándares de la industria	Cumple con RoSH , y Telcordia GR-326-CORE

Máquinas de empalmes compatibles

Fabricante	Modelo de empalmadora	Compatibilidad de los soportes metálicos	Soporte de metal Número de parte	Compatibilidad de soportes universales
FIS	Super Cougar	Todas las versions	CSM-SOC-FIBER HOLDER-01	Todas las versions
AFL/Fujikura	FSM-11 (S/M), 12S, 19S, 70S	Todas las versiones	SM-SOC-FIBER HOLDER-02	Todas las versiones
	FSM-17S	SC and LC Only	CSM-SOC-FIBER HOLDER-03	N/A
	FSM-18S	SC, LC and ST Only
	FSM-60 (S/R)	SC, LC and ST Only
Furukawa/Fitel	S122 (A/C/M)	Todas las versiones	CSM-SOC-FIBER HOLDER-04	Todas las versiones
	S121 (A/M)
	S123 (C/M)
	S153
	S178A
Sumitomo	Type-25e (U/S/M)	Todas las versiones	CSM-SOC-FIBER HOLDER-05	Todas las versiones
	Type-39FH			N/A
	Type-46
	Type-65
	Type-66
	Quantum (Q101-CA)
INNO	IFS 10	Todas las versiones	SM-SOC-FIBER HOLDER-06	N/A
INNO	IFS 15	Todas las versiones	SM-SOC-FIBER HOLDER-06	N/A
Greenlee	910FS	Todas las versiones	CSM-SOC-FIBER HOLDER-07	N/A
