Assemblage de nœud de chute de fibre à 90 degrés

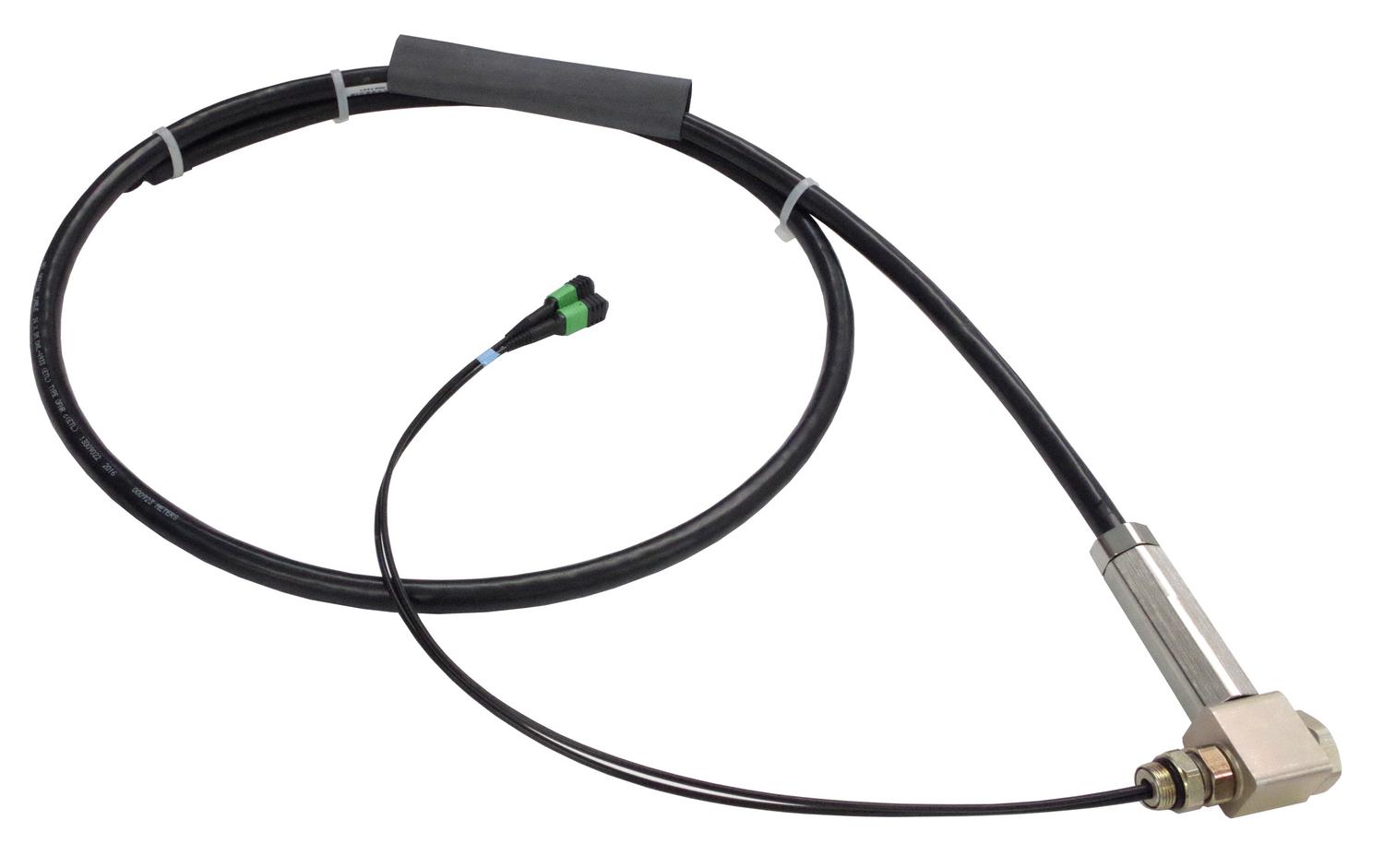

Image d'un assemblage de nœud de chute à 90 degrés
L'assemblage de nœud de dérivation à 90 degrés fournit une voie à 90 degrés et une connexion à fibre optique entre un nœud de distribution et le câble de dérivation optique dans un réseau de télévision par câble. Il est idéal pour les environnements à espace limité tels que les piédestaux et les installations de nœuds de fibre sous le niveau du sol.
Ask a Question
BABA Compliant Option Ready for Quote
This product meets BABA compliance standards and is available to quote. For more details, please contact our sales team at (800) 422-2537 or complete the inquiry form here.
Product Details
® garantit la qualité de ses assemblages de nœuds de dérivation à 90 degrés en utilisant des connecteurs terminés en usine, un connecteur d'entrée entièrement étanche, un tube lâche, un câble rempli de gel (sur la plupart des assemblages) et un processus de terminaison de fibre 900 μm conforme GR-326. Cela offre des performances et une stabilité exceptionnelles sur une gamme complète de températures extérieures et de conditions environnementales. L'utilisateur final obtient un contrôle total sur l'accès aux stations et la reconfiguration.Caractéristiques et avantages
Intégrité- Les terminaisons sont conçues et testées selon Telcordia GR-326
- Les assemblages de nœuds de chute à 90 degrés facilitent l'installation dans le nœud de distribution optique (ODN)
- Prend en charge la fibre monomode standard de l'industrie
- La conception de câble robuste protège contre les environnements extérieurs difficiles
- Fibres gainées à l'aide de matériaux pouvant supporter des températures de -40°C à 200°C
- Les câbles utilisant un câble OSP rempli de gel à tube libre sont scellés pour éliminer la pénétration d'eau
- Le serre-câble Feed Through Fitting (FTF) garantit qu'aucun mouvement ne se produit à la transition vers l'ODN
- La décharge de traction correspond à la charge nominale du câble
- Les terminaisons standard de l'industrie incluent SC ou LC (demandez à un représentant Clearfield pour d'autres connecteurs disponibles)
- Fournit une gestion maximale des câbles à l'intérieur de l'ODN à l'aide d'une gaine de 900 μm ou d'une gaine de 2 mm
- Le raccord étanche à 90 degrés permet un meilleur ajustement dans les espaces restreints
- Les assemblages de nœuds de dérivation à 90 degrés offrent une solution robuste pour déployer la fibre dans n'importe quel réseau optique extérieur
- Stable dans l'environnement, faible perte d'insertion, rétro-réflexion minimale
- Tous les assemblages sont testés à 100 %
Spécifications techniques
| Assemblage de nœud de chute à 90 degrés | |
|---|---|
| Taille et type de noyau | UIT-T G.652 D monomode |
| Nombre de fibres | 6 fibres, 8 fibres, 12 fibres |
| Upjacket OD | 900 µm gainé |
| Types de câble | Extérieur (colonne montante), extérieur blindé (non classé) |
| Types de connecteurs | SC/APC, LC/UPC |
| Température de fonctionnement | -40°C à 85°C (-40°F à 185°F) |
